Какие технические параметры измерительных устройств выделяют приборы компании Keysight Technologies среди прочих производителей.

Эффективность и оперативность, качество и надежность монтажа, наладки, эксплуатации, ремонта радиоэлектронного или электротехнического оборудования во многом зависит от параметров и свойств используемых измерительных приборов. Именно поэтому, при выборе необходимой аппаратуры стоит обращать особое внимание на технические характеристики и особенности представленной продукции, выпускаемой различными фирмами, предприятиями и компаниями.

Чтобы определиться, какой именно измерительный прибор или комплект приборов нужен и будет ли он соответствовать всем выдвигаемым требованиям, рассмотрим несколько категорий оборудования для исследования радиоэлектронных процессов от компании Keysight Technologies, попутно сравнивая характеристики представленных устройств с аналогичной аппаратурой производства других фирм.

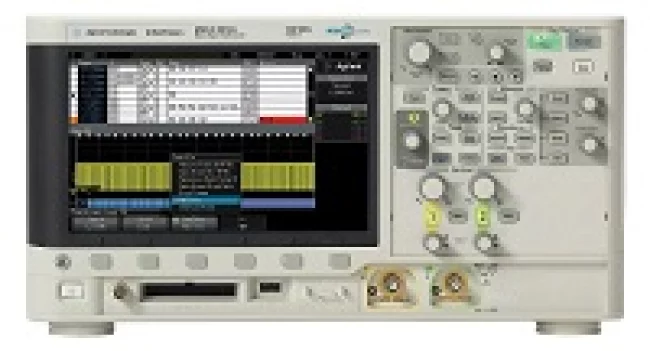

Осциллографы.

Измерительные приборы этого типа имеют несколько основных параметров, являющихся наиболее критичными при проведении различных радиотехнических исследований или осуществления наладочных и ремонтных работ.

Для цифровых осциллографов очень важным показателем является частота дискретизации, когда в течении одного периода измерения производится максимальное количество съема данных, что обеспечивает высокую достоверность и соответствие изображения на дисплее прибора - исследуемому сигналу. Модели Keysight (Agilent) DSOX 3012A, MSOX 3024A, U 1620A имеют большое преимущество перед устройствами со схожими параметрами других фирм-производителей, обеспечивая выборку с минимальной частотой 2 ГГц.
Качественную работу аналоговых и цифровых приборов отражает одна из основных характеристик – полоса пропускания, определяющая границу частот, после которой исследуемые сигналы могут быть сильно ослаблены и не подлежат изучению. И если для работы со звуковым оборудованием, приемниками и передатчиками в КВ-диапазоне необходимы осциллографы с полосой пропускания 0-200 МГц (DSOX2022A, MSOX2022A, DSOX3024A), то для настройки, ремонта и обслуживания спутникового оборудования станут незаменимыми модели Keysight (Agilent) серии DSOX / MSOX 6000A и Keysight (Agilent) серии DSO/DSA 90000A.
Многоканальность измерительных устройств позволяет производить наблюдение и анализ происходящих процессов сразу в нескольких контрольных точках электронной схемы, что дает возможность применять каскадное диагностирование неисправности или настраивать оборудование с учетом вносимых искажений каждым отдельным контуром электрической цепи. Самым оптимальным выбором, в таком случае, станут DSOX2004A, MSOX2004A, DSOX2024A, DSOX3014A.

Анализаторы спектра.

Представляют собой устройства, относящиеся к классу самого сложного, но эффективного и многоцелевого измерительного оборудования. Такие приборы позволяют производить анализ качественного и количественного наполнения исследуемого сигнала гармониками, отображая их частоту, фазу и амплитуду в реальном режиме времени. При выборе необходимой модели анализатора спектра следует учитывать несколько параметров и функций устройства, существенно влияющих на качество и результативность производимых измерений.

Прямое и наглядное отображение информации, в режиме реального времени, о частотах и уровнях составляющих гармоник, а также о наличии вероятных технологических и природных помех периодического типа в составе полезного сигнала, которое зависит от соответствия полосе пропускания устройства и диапазону исследуемых частот, определяющих специализацию анализатора спектра. Так, для работы с оборудованием, функционирующем на пределе до 1 МГц, оптимальными приборами будут N9020A-503, N9020A-508, N9340B, которые способны обрабатывать полезный сигнал, имеющий гармонические составляющие с частотой до 6 ГГц.
Исследование процессов, происходящих при приеме или передаче сигналов в СВЧ диапазоне, обеспечивают модели N9914A, N9917A, N9936A, которые выполняют не только свои основные функции, но и позволяют производить анализ происходящих процессов в «длинных линиях», например, антенных кабелях (фидерах), характеризующихся коэффициентом стоячей и отраженной волны. Такой тип анализаторов спектра не имеет соответствующих аналогов среди продукции конкурирующих компаний.
Передача полезной информации происходит через непосредственную модуляцию несущего излучения (амплитудную, частотную, фазовую), а качественный анализ эффективности и помехозащищенности таких сигналов (в диапазоне до 25 МГц) способны определять анализаторы спектра серии N9020A-503, N9020A-526, N9020A-513.

Генераторы.

Проведение диагностики, настройки/регулировки и ремонта радиотехнических приборов, специализированных систем, комплексов и другого оборудования невозможно без применения различных генераторов, способных создавать реальные условия эксплуатации для исследуемого объекта, методом имитации различных режимов работы, когда входящий сигнал может иметь специальную форму, минимальное или максимальное значение амплитуды и частоты.

Для правильного выбора требуемого генератора необходимо учитывать несколько факторов:

при тестировании звуковой аппаратуры очень важным является выявление паразитных связей и утечек между соседними каскадами усилителя, а сигналы прямоугольной или треугольной формы позволяют очень точно определять и измерять переходные процессы, возникающие в колебательных контурах, имеющих непосредственное отношение к возникновению положительной или отрицательной связи в исследуемых устройствах. Поэтому, генераторы Keysight (Agilent) 81160A, 81150A, 33622A станут необходимым прибором в лаборатории по ремонту бытовой радиотехники;
при настройке каналов и модулей СВЧ-оборудования различного назначения часто возникает проблема подачи на вход устройства сигналов определенной формы, кодовой последовательности или фазового шума. Решением данной задачи, в полном объеме, является использование специализированных генераторов, например N5182B, N5172B, 81133A.
