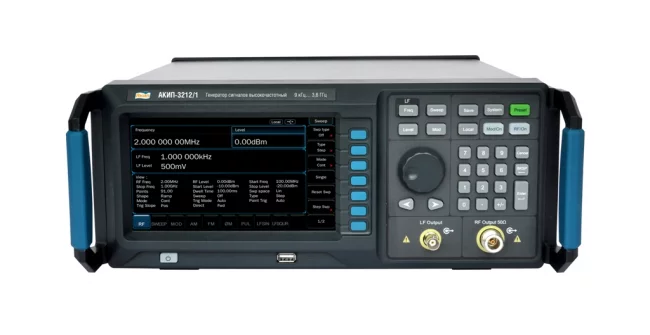

Генераторы ВЧ сигналов серии АКИП-3212 до 6,5 ГГц

Модельный ряд ВЧ генераторов АКИП™ пополнился новой серией генераторов сигналов высокой частоты АКИП-3212. Новая серия состоит из двух моделей, с диапазоном от 9 кГц до 3,6 ГГц (АКИП-3212/1) и от 9 кГц до 6,5 ГГц (АКИП-3212/2). Новые ВЧ-генераторы обладают хорошими техническими характеристиками, удобным пользовательским интерфейсом, широким набором встроенных функций и имеют привлекательную цену.

Генераторы высокочастотных сигналов серии АКИП-3212 позволяют формировать модулированные и немодулированные колебания до 6,5 ГГц (в зависимости от модели) с разрешением до 10 мГц. В стандартной комплектации генератор комплектуется источником опорной частоты со стабильностью ±5x10-6, для прецизионных приложений опционально возможна установка высокостабильного источника опорной частоты ±5x10-7. Уровень выходного сигнала нормируется в диапазоне от -120 до +13 дБм (для модели АКИП-3212/2), при этом дискретность установки составляет 0,01 дБ, погрешность установки от 0,7 дБ до 2 дБ, в зависимости от выходного уровня и диапазона частот. Плотность фазовых шумов не более -107 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц (для модели АКИП-3212/2).

Второй выходной канал новых генераторов предназначен для выдачи вспомогательных низкочастотных колебаний или как источник внутреннего модулирующего колебания, в зависимости от настроек прибора. Когда канал активирован как генератор НЧ-сигналов, имеется возможность генерировать сигналы в диапазоне от 0,01 Гц до 200 кГц для синусоидальной формы сигнала, и от 0,01 Гц до 20 кГц для прямоугольной формы сигнала с уровнем до 3 Впик-пик, либо выдается постоянный уровень смещения (DC).

Аналоговая модуляция

Генераторы высокочастотных сигналов серии АКИП-3212 обеспечивают четыре вида модуляции: АМ, ЧМ, ФМ, ИМ. Источник модулирующего сигнала может быть внутренний (INT) или внешний (EXT). Частота внутреннего модулирующего сигнала 10 Гц … 100 кГц. Для импульсных сигналов максимальная частота повторения составляет 1 МГц.

Также имеется возможность генерации последовательности (пакета) из нескольких импульсных сигналов. Максимальное число импульсов в пакете до 2047, длительность импульсов от 20 нс до 170 с.

●   – совместимо

(●) – совместимо с ограничениями

x   – не совместимо

Новинки имеют большой графический емкостной сенсорный ЖК-дисплей с диагональю 17 см. На дисплее отображается меню навигации и информация о режимах работы, параметрах выходного сигнала.

Управлять режимами и выходными значениями можно, используя соответствующие клавиши, сенсорный экран, поворотный регулятор (плавное изменение, при этом шаг перестройки устанавливается пользователем), либо панель регулятора поразрядного выбора/установки (маркируется стрелками вверх-вниз, влево-вправо).

Генераторы высокочастотных сигналов серии АКИП-3212 могут быть рекомендованы для применения в качестве источника испытательного сигнала при разработке, наладке, ремонте различных приборов и устройств РЭА предназначенных для работы в ВЧ и СВЧ диапазонах; для проведения производственных испытаний модулей системы GPS, устройств радиочастотной идентификации и устройств беспроводных локальных сетей.

В ближайшее время планируется проведение испытания для целей утверждения типа СИ.
