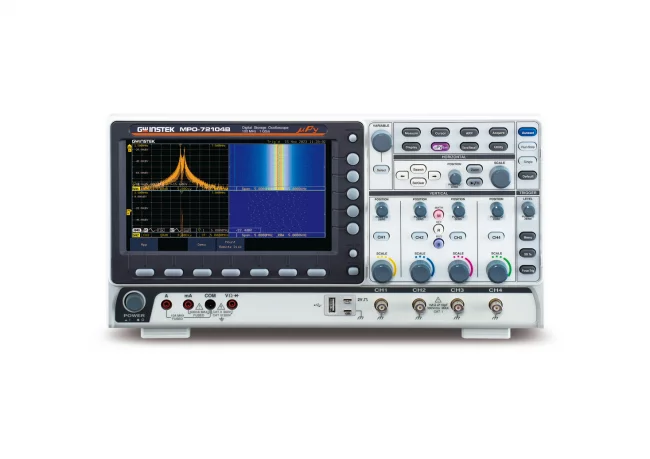

MPO-72000 – осциллограф-лаборатория

MPO-72000 (индексы В/ P). Модельный ряд серии представлен 4 осциллографами. Полосы пропускания: 100 МГц и 200 МГц, максимальная частота дискретизации 1 ГГц и глубина внутренней памяти до 10 МБ на канал. В серии представлены как 2-канальные осциллографы, так и 4-канальные модификации. Прибор представляет собой комбинацию осциллографа, анализатора спектра, генератора сигналов до 25 МГц, цифрового мультиметра и встроенного источника питания до 20 В. Отличительная черта линейки MPO-72000 интеграция ресурсов языка Python в программно-аппаратное исполнение многофункционального прибора.

В дополнение к многофункциональной архитектуре «5 в 1» разработчики внедрили в MPO-72000 функцию Python script, чтобы пользователи могли осуществлять программный контроль и гибкое управление небольшой автоматизированной тестовой системой, настраивая одиночный модульный тест (1 ИУ) или формируя многомодульный тест (несколько ИУ) без необходимости подключения внешнего ПК.

Серия MPO-72000 включает в себя версии Basic и Professional – соответственно модификации с индексами «B» и «P». С точки зрения нормируемой полосы пропускания осциллографа базовая версия имеет диапазон частот до 100 МГц, а профессиональная версия до 200 МГц. При этом предусмотрена программная опция MP2-PRO, позволяющая при необходимости выполнить обновление базового варианта (инд. «В») до профессиональной версии осциллографа серии MPO-72000 (инд. «Р»).

Основное отличие заключается в том, что профессиональная версия обеспечивает больший объем памяти при программировании, имеет больше системных ресурсов и функций декодирования с целью обработки более длинных сигналов. Эти модели серии обеспечивают управление устройствами USB CDC для удовлетворения потребностей многомодульных совместных тестов, а также поддержку библиотек Python GUI, позволяя пользователям изменять исходное встроенное приложение Python или писать свои собственные программы, реализуя режим отображения кривых и меню операций с графическим интерфейсом, которые могут быть интегрированы в программы Python от сторонних разработчиков.

Базовая версия включает в себя демонстрационные программы, которые могут быть воспроизведены оператором при необходимости. Демофайлы включают программы управления USB-устройствами и активацию графического интерфейса/ GUI, а также доступна активация программ на Python, предоставленных третьими лицами. В модификации Basic включены функции декодирования нескольких типов шин, пользователям не нужно платить за эти возможности осциллографа, что делает модели MPO-72000 более конкурентоспособным.

По сравнению со стандартной комплектацией версия Professional, предоставляет более разнообразные функции декодирования по шинам (дополнительно включена поддержка FlexRay, USB-PD и I2S).
