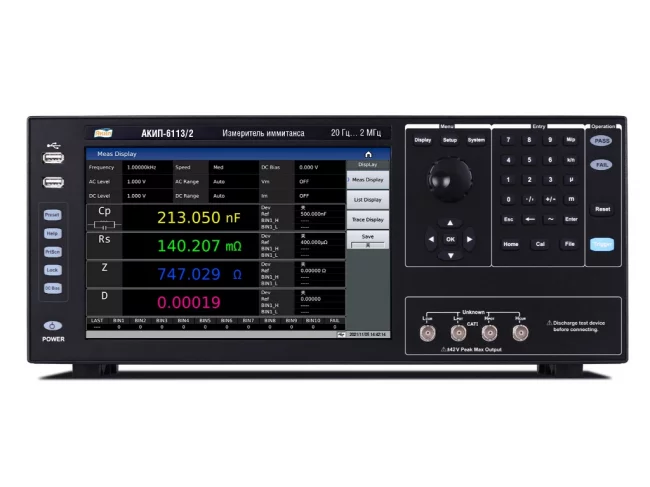

Новая серия измерителей иммитанса - АКИП-6113

Представляем новую серию измерителей иммитанса – АКИП-6113. Серия состоит из двух моделей, которые отличаются диапазоном частот тест-сигнала 20 Гц - 500 кГц (АКИП-6113/1), 20 Гц – 2 МГц (АКИП-6113/2).

Новые измерители иммитанса обеспечивают тестирование и анализ 18 параметров: комплексное сопротивление на переменном токе (R, Z, X), сопротивление на постоянном токе (RDC), ЭПС (ESR), проводимость (G, Y, B),  ёмкость (Сs/ Cs), индуктивность (Ls/ Ls), тангенс угла потерь (D), добротность (Q), фазовый угол °/rad (q).

Погрешность измерений в диапазоне нормированных значений ±0,05 % …±5% (в зависимости от уровня/ частоты). Напряжение тест-сигнала регулируется до 20 Вскз. На борту предусмотрен источник смещения по напряжению/ току (DC Bias): ±40 В / ±100 мА, также встроен дополнительный источник тока до 2 А. Частота тест-сигнала устанавливается от 20 Гц, максимальное разрешение 0,1 мГц. Приборы оснащены удобным пользовательским интерфейсом управления и программирования (начальный уровень Linux), встроенной помощью оператору (справочные файлы).

В новинках применен большой сенсорный ЖК-дисплей (диагональ 25 см, разрешение 1280 х 800 точек), измерители имеют высокое быстродействие (до 1000 изм/ с), широкие функциональные возможности по выполнению измерений радиокомпонентов, сбору и анализу информации.

Основные режимы и технические возможности:

Построение графика измеряемых компонентов с выбором числа точек развертки - 51/ 101/ 201/ 401/ 801 точек, параметры - «частота, напряжение, пост. смещение» (Trace Display).

Допусковый тест «Годен/ Негоден» в режимах: «D-абс. знач./ D-изм %» (Pass/ Fail).

Табличные автоизмерения: автотест по 201 точке - параметры «частота/ уровень/ пост. смещение U/ I» (List scan).

Режим сортировки: настройка выборок bins 1- bins 10 (Comparator).

Быстродействие (F>10 кГц): 1 мс/ 3,3 мс/ 90 мс/ 220 мс (в зав. от выбранной скорости измерений).

Автоматический или ручной выбор пределов измерения, усреднение значений (1 - 255).

Одновременная индикация 4-х измеряемых параметров по выбору оператора.

Параллельная/ последовательная схема замещения.

Режим полярных координат: Z+фазовый сдвиг (q)/ Y+фазовый сдвиг (q).

Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load).

Автоматический контроль уровня тест-сигнала (ALC).

Переключаемый выходной импеданс: 30 Ом, 100 Ом.

Внутренняя память: 100 М (профили настроек, экранная графика).

Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler.

Гнездо USB на передней панели для подключения flash-накопителя.

Широкий набор измерений и режимов анализа измерителей иммитанса серии АКИП-6113 востребован в большом перечне тестовых приложений, обеспечивая пользователю быстрое и удобное измерение пассивных компонентов в задачах НИОКР, при проектировании и отладке электронных устройств, в сфере науки и на производстве. Высокие технические характеристики, точность и функциональные особенности LCR измерителей являются важными конкурентными преимуществами, среди которых - режим Rdc, мониторинг Vac/ Iac/ Vdc/ Idc, функции мультисканирования (табличные измерения, построение графиков, режим SEQ, меню условий запуска), сенсорный экран и др. По конструкции, функциональности и погрешности измерений новая серия измерителей АКИП™ сопоставима с популярными моделями известных брендов в аналогичном частотном диапазоне испытательного сигнала.

В настоящее время испытания измерителей иммитанса серии АКИП-6113 для целей утверждения типа СИ находятся на завершающей стадии.

Новинки доступны для заказа.
