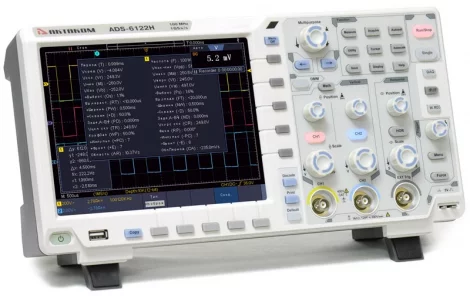

ADS-6222H - Осциллограф цифровой (14 бит), Актаком
Артикул
ADS-6222H
Госреестр
№ 68969-17
Гарантия
14 месяцев
Характеристики ADS-6222H - Осциллограф цифровой (14 бит), Актаком
Осциллограф цифровой АКТАКОМ ADS-6222H является сочетанием непревзойденной функциональности и отличных технических характеристик при доступной цене.
Функциональность цифровых осциллографов АКТАКОМ ADS-6222H может быть расширена путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе могут сочетаться несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов.
Система запуска цифрового осциллографа ADS-6222H может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, а также опции WiFi, осциллограф ADS-6222H можно использовать для работы в "полевых" условиях. Кроме того, в осциллограф АКТАКОМ ADS-6222H может быть установлен сенсорный дисплей и выход VGA, что позволяет передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.
В осциллографах данной серии с индексом "H" устанавливается 12 или 14 -разрядный АЦП.
|
Характеристика
|
Значение
|
|
|
Полоса пропускания
|
200 МГц
|
|
|
Количество каналов
|
2 + внешний запуск
|
|
|
Скорость захвата осциллограмм
|
75 000 осц/сек
|
|
|
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс. дискретизация (реальное время)
|
1 Гвыб/сек
|
|
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
Входной импеданс
|
1 MΩ±2% в параллель 15 пФ±5 пФ, 50 Ом±2%
|
|
|
Учет ослабления пробников
|
0.001X - 1000X, шаг 1-2-5
|
|
|
Максимальное входное напряжение
|
1 MΩ: ≤300 Вскз
50 Ω: ≤5 Вскз |
|
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
|
|
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1 |
|
|
Задержка между каналами (типичное)
|
150 пс
|
|
|
Параметры горизонтальной системы
|
Интерполяция
|
sin (x)/x
|
|
Глубина записи
|
40 М точек
|
|
|
Коэффициент развертки
|
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
|
|
|
Погрешность измерения интервалов (DC~100 МГц)
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) |
|
|
Погрешность времени выборки и времени задержки
|
±1 ppm
|
|
|
Параметры вертикальной системы
|
АЦП
|
14 бит
|
|
Вертикальное отклонение
|
1 мВ/дел ~ 10 В/дел
|
|
|
Диапазон смещения
|
±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
|
Полоса пропускания для аналогового периодического сигнала
|
200 МГц
|
|
|
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
|
|
Время нарастания
|
≤1,7 нс (типичное)
|
|
|
Погрешность коэф.усиления
|
±3%
|
|
|
Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV |
|
|
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами, авто
|
|
Автоматические
|
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
|
|
|
Математические операции
|
+, -, *, /, БПФ (6 окон)
|
|
|
Сохранение во внутреннюю память
|
100 осциллограмм
|
|
|
Фигуры Лиссажу (X-Y)
|
Диапазон: полный
Сдвиг фаз: ±3 градуса |
|
|
Частотомер
|
Диапазон
|
2 Гц - полный диапазон
|
|
Разрядность
|
6 цифр
|
|
|
Тип запуска
|
Фронт, однократный запуск
|
|
|
Декодирование сигналов последовательных шин
|
I²C, SPI, RS-232, CAN (опция)
|
|
Система запуска
|
Характеристики
|
Значение
|
||
|
Тип запуска
|
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция) |
||
|
Режим запуска
|
Авто, обычный, однократный
|
||
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
||
|
Диапазон уровня запуска
|
±5 делений от центра экрана (внутр. запуск)
±2 В (EXT) ±10 В (EXT/5) |
||
|
Чувствительность уровня запуска
|
±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT) ±(50 мВ + 6% уст.значения) (EXT/5) |
||
|
Запуск по фронту
|
нарастающий, спадающий
|
||
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
|
|
диапазон установок
|
30 нс ~ 10 с
|
||
|
Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, =
|
|
|
диапазон установок
|
30 нс ~ 10 с
|
||
|
Запуск по окну
|
Фронт
|
нарастающий, спадающий
|
|
|
Позиция запуска
|
Вход, выход, время
|
||
|
Ширина окна
|
30 нс ~ 10 с
|
||
|
Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
|
|
Время
|
30 нс ~ 10 с
|
||
|
Номер фронта
|
1 ~ 128
|
||
|
Скорость нарастания
|
Скорость сигнала
|
положительная или отрицательная полярность: >, <, =
|
|
|
Условие запуска
|
30 нс ~ 10 с
|
||
|
Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
|
|
Выбор линии
|
1 - 525 NTSC
1 - 625 PAL/SECAM |
||
|
Запуск по логическому шаблону
|
Условие
|
AND, OR, XNOR, XOR
|
|
|
Условие задержки
|
H, L, X, нарастающий фронт, спадающий фронт
|
||
|
Выход
|
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
|
||
|
Запуск по истечению времени
(TimeOut) |
Фронт
|
нарастающий, спадающий
|
|
|
Установка времени
|
30 нс ~ 10 с
|
||
|
RS-232 запуск
|
Полярность
|
положительная, инвентированная
|
|
|
Условие запуска
|
Start, Error, Check Error, Data
|
||
|
Скорость
|
стандартная, пользовательская (0 - 10000000)
|
||
|
Разрядность
|
5 bit, 6 bit, 7 bit, 8 bit
|
||
|
I²C запуск
|
Условие запуска
|
Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
|
|
|
Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
||
|
Диапазон
|
0 - 127, 0 - 255, 0 - 1023
|
||
|
Длина
|
1 ~ 5 байт
|
||
|
SPI запуск
|
Условие
|
TimeOut
|
|
|
Значение удержания
|
30 нс ~ 10 нс
|
||
|
Разрядность
|
4 бит ~ 32 бит
|
||
|
Установка
|
H, L, X
|
||
Генератор сигналов (Опция)
|
Количество каналов
|
1 или 2 (на заказ)
|
|
Максимальная частота генерации
|
25 МГц или 50 МГц (на заказ)
|
|
Частота дискретизации
|
125 Мвыб/с для моделей с макс.частотой 25 МГц
250 Мвыб/с для моделей с макс.частотой 50 МГц |
|
Вертикальное разрешение
|
14 бит
|
|
Амплитуда сигнала
|
10 мВп-п ... 6 Вп-п
|
|
Количество точек, участвующих в формировании сигнала
|
8 К
|
|
Стандартные формы
|
Синус, меандр, импульсный, треугольный
|
|
Пользовательские формы
|
Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы |
Цифровой мультиметр (Опция)
|
Разрешение дисплея
|
3 3/4 разрядов (4000 отсчетов)
|
|
Входной импеданс
|
10 МОм
|
|
Измерение постоянного напряжения
|
Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В |
|
Измерение переменного напряжения
|
Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц |
|
Измерение постоянного тока
|
Диапазоны: 40 мА/400 мА/10 А
Точность: ±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА; ±(3% + 3 е.м.р.) диап. 10 А |
|
Измерение переменного тока
|
Диапазоны: 40 мА/400 мА/10 А
Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А |
|
Сопротивление
|
Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность: ±(1% + 3 е.м.р.) диап. 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
|
Емкость
|
Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.) |
|
Тест диодов
|
0 В ~ 1.5 В
|
|
Неразрывность цепи
|
<50 Ом (±30 Ом) звуковой сигнал
|
Дисплей
|
Тип дисплея
|
диагональ 8”, ЖК, TFT матрица
|
|
Разрешение дисплея
|
800 (по горизонтали) × 600 (по вертикали) точек
|
|
Количество цветов
|
65536 цветов
|
|
Сенсорный дисплей
|
опция
|
|
IPS дисплей
|
опция (1024 х 768 точек)
|
Выход для компенсации пробника
|
Выходное напряжение (типичное)
|
амплитуда 5 В на нагрузке больше 1MΩ.
|
|
Частота (типичное)
|
Меандр 1 кГц
|
Интерфейс
|
Для связи с ПК
|
USB host, USB service, PictBridge, LAN, Trig Out (Pass/Fail)
|
|
Сохранение
|
USB (форматы файлов *.bmp и *.bin)
|
|
Видеовыход (опция)
|
VGA
|
|
WiFi
|
опция
|
Питание
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
|
Потребляемая мощность
|
<24 Вт
|
|
предохранитель
|
2 A, T тип, 250 В
|
|
Батарейное питание (опция)
|
3,7 В ; 13200 мАч
|
Массо-габаритные параметры
|
Габаритные размеры
|
340 мм × 177 мм × 90 мм (Д*В*Г)
|
|
Вес
|
Около 2.6 кг
|
Полоса пропускания
200 МГц (8 бит); 150 МГц (12 бит); 25 МГц (14 бит)
Количество каналов
2 + внешний запуск
Скорость захвата осциллограмм
75000 осц/сек
Глубина записи
40 М точек
Коэффициент развертки
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит); 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
Режим АЦП
8, 12 и 14 бит
Вертикальное отклонение
1 мВ/дел ~ 10 В/дел
Дисплей
Диагональ 8”, ЖК, TFT матрица
Габаритные размеры
340 х 177 х 95 мм
Вес
Около 2,6 кг
Комплектация ADS-6222H - Осциллограф цифровой (14 бит), Актаком
Осциллограф цифровой ADS-6222H - 1 шт.
Осциллографические щупы с переключателем 1X/10X - 2 шт.
Сетевой кабель - 1 шт.
USB кабель для подключения к ПК - 1 шт.
Руководство по эксплуатации (краткая инструкция) - 1 шт.
Комплект для подстройки пробников - 1 шт.
Измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM).
Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM).
Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52.
Дополнительная комплектация:
ADS-6000FG1 Опция встроенного генератора (1 канал, 25 МГц).
ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц).
ADS-6000FG51 Опция встроенного генератора (1 канал, 50 МГц).
ADS-6000FG52 Опция встроенного генератора (2 канала, 50 МГц).
ADS-6000DMM Опция встроенного мультиметра.
ADS-6000DEC Опция декодирования I2C/SPI/RS232.
ADS-6000CAN Опция декодирования CAN.
ADS-6000WF Опция WiFi.
ADS-6000VGA Опция VGA выход.
ADS-6000TDS Опция сенсорного дисплея.
XDS батарея Батарея для осциллографа.
SDS bag Сумка для переноски.
