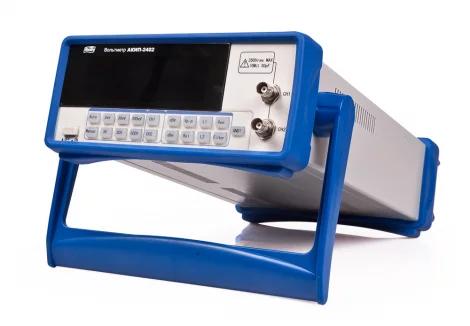

АКИП 2402 - Вольтметр

Аналог модели АКИП-2401. Диапазон частот 5 Гц…5 МГц. Погрешность измерения ±1,5 % …±6 % (в зав. от диапазона).

Измерение ср.квадратического значения переменного напряжения.

Диапазон частот: 5 Гц…3 МГц (АКИП-2401), 5 Гц…5 МГц (АКИП-2402).

Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов).

Два измерительных ВЧ входа: Кан1 / Кан2.

Максимальное разрешение: 0,0001 мВ.

Отображение уровня входного сигнала в дБн, дБм, Uпик.

Автоматический или ручной выбор пределов измерений, удержание результата (Hold).

Двухстрочный VDF-дисплей.

Интерфейс RS-232.

Вольтметры АКИП-2401, АКИП-2402 являются высокоточными лабораторными приборами и предназначены для измерения напряжения переменного тока.

Принцип действия вольтметров АКИП-2401, АКИП-2402 основан на преобразовании измеряемого напряжения ВЧ в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.
На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками.

Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт на нагрузке 50 Ом или 600 Ом). Модели АКИП-2401 и АКИП-2402 отличаются диапазоном частот измеряемого напряжения.
