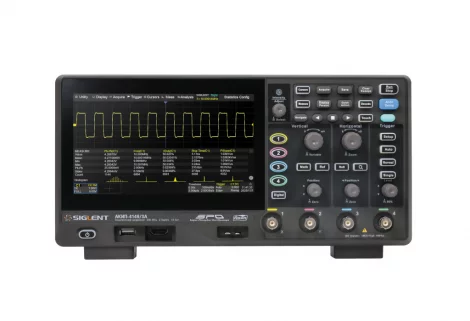

АКИП-4149/3А - Осциллограф цифровой

Обзор серии

Цифровые запоминающие осциллографы высокого разрешения серии АКИП-4149 в своей основе имеют 12-разрядные аналого-цифровых преобразователи с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц и 70 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.

В серии АКИП-4149 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4149.

Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.

Особенности серии

• 12-битное разрешение
•           12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с
•           Входные каскады с минимальным уровнем шума 70 мкВ (среднеквадратичное значение) при полосе пропускания 200 МГц
• 2 либо 4 аналоговых канала, полоса пропускания до 200 МГц
• SPO технология
•           Скорость захвата сигналов до 120 000 осциллограмм/с (обычный режим) и 500 000 осциллограмм/с (последовательный режим)
•           Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
• Длина записи до 100 Мвыб
• Цифровая система синхронизации
• Интеллектуальный триггер: фронт, наклон, ширина импульса, окно, короткий интервал, интервал, падение, шаблон, видео (поддерживается HDTV), квалифицированный, N-й фронт, задержка, время установки/удержания
• Запуск и декодирование последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
• Режим сегментированного сбора данных (последовательный), разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим паузой между сегментами для захвата квалифицирующего события
• Функция записи истории сигнала (история), максимальная длина записываемого сигнала составляет 80 000 кадров
• Автоматические измерения более чем 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям.
• 4 математические трассировки (БПФ 2 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул
• Множество функций анализа данных, таких как поиск, навигация, счетчик, график Боде и анализ мощности
• Высокоскоростная аппаратная функция тестирования по маске с инструментом «Редактор масок» для создания пользовательских масок
• 16 цифровых каналов (опционально)
• Генератор сигналов 25 МГц (опция)
• 7-дюймовый TFT-ЖК-дисплей с разрешением 1024*600; емкостный сенсорный экран с поддержкой мультитач-жестов
• Интерфейсы включают в себя: USB-хосты, USB-устройства (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, триггерный выход
• Встроенный веб-сервер поддерживает удаленное управление через порт LAN с помощью веб-браузера. Поддерживает команды удаленного управления SCPI. Поддерживает внешнюю мышь и клавиатуру. Поддерживает NTP.

12-битное разрешение

Осциллографы высокого разрешения обладают превосходными возможностями обнаружения и отображения сигналов, что позволяет анализировать детали и характеристики сигналов и дает большое преимущество в таких приложениях, как высокоточное тестирование источников питания, измерение пульсаций источника питания, оптимизация производительности оборудования и тестирование блоков управления двигателем.

Большая глубина памяти

Благодаря максимальной глубине памяти до 100 Mвыб, АКИП-4149 подходит для наблюдения и анализа сигналов большой длительности, низкочастотных сигналов и переходных явлений.

Разнообразные схемы синхронизации и декодирование

АКИП-4149 имеет различные типы триггеров, включая синхронизацию по фронту, наклону, задержку, установку/удержание. Он поддерживает синхронизацию и декодирование протоколов I2C, SPI, UART для встраиваемых систем и протоколов CAN, LIN в автомобильной промышленности.
