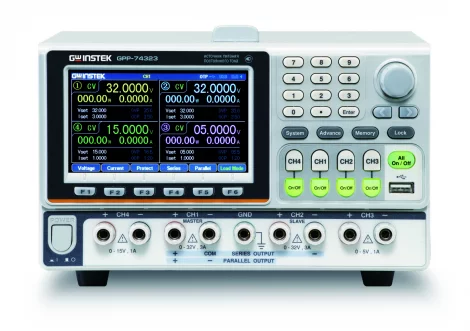

GPP 74323 - Источник питания, GW Instek

Линейный программируемый источник питания постоянного тока GPP-74326.

• 4 канала.
• Большой цветной ЖК- дисплей (TFT, диагональ 11 см).
• Разрешение: установка – 1 мВ/ 0,1 мА; считывание – 0,1 мВ / 0,1 мА.
• Низкий уровень пульсаций: ≤350 мкВскз/ ≤2 мАскз.
• Время установления выходного напряжения регулируемых каналов: ≤50 мкс (независимое включение).
• Функция поглощения мощности с режимами CC, CV, CR.
• Трекинг каналов (последовательно/ параллельно) без использования внешней коммутации выходов.
• Аппаратная реализация защиты OVP/ OCP/ OTP.
• Регулируемая задержка/ мониторинг каналов/ регистратор выходных параметров.
• Мультизонный экран «3 в 1»: установленное значение/ измеренное значение на выходе/форма сигнала.
• Режим выдачи последовательности Uвых, встроенные формы выходного напряжения (8 типов).
• Функция регистратора параметров на выходе (напряжение/ ток - минимальная выборка 1 изм/с).
• Внутренняя память (по 10 настроек в каждом из режимов).
• Низкий уровень шума, интеллектуальная система охлаждения.
• Интерфейсы: стандартно: RS-232, USB, Ext I/O (опция: LAN, GPIB+LAN – заводская установка).

Источник питания постоянного тока GPP-74323 обеспечивает функцию выдачи последовательности выходного напряжения (профиля специальной формы) максимально до 2048 шагов. Это позволяет не только редактировать кривую мощности на выходе, но также обеспечивает возможность задания требуемого чередования режимов стабилизации напряжения (CV) или постоянного тока (CC) в нагрузке, т.е. быстро формировать в ходе испытаний последовательности выходной электрической мощности при моделировании динамической нагрузки. Для упрощения настройки при редактировании серия GPP имеет 8 предустановленных шаблонов формы сигнала в режиме выдачи последовательности на выходе, что позволяет применять их для редактирования непосредственно, в их числе синусоидальная форма, импульс, пила, дискретное нарастание вверх/ вниз/ верх+вниз, экспоненциальное нарастание или спад.

Каналы Кан1/ Кан2 источников серии GPP разработаны таким образом, чтобы каждый из этих выходов мог кроме выдачи напряжения выполнять функцию нагрузки (режим отбора мощности). При таком схемотехническом исполнении один источник может на одном из каналов выдавать напряжение питания, а другой канал в это же время работать как потребитель электрической мощности для эмуляции процессов заряда и разряда аккумулятора при тестировании изделий с питанием от батареи.
