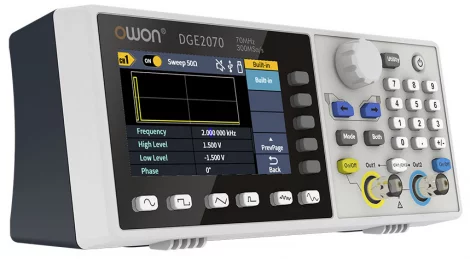

Owon DGE2070 - Генератор сигналов

Количество каналов

2

Частотный выход

70 МГц

Частота дискретизации

300 Мвыб/с

Вертикальное разрешение

14 бит

Стандартная форма волны

синусоидальная, прямоугольная, импульсная, пилообразная и шумовая

Произвольная форма сигнала

экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала

Поддержка SCPI

есть

Частота (разрешение 1 мкГц)

Синус

1 мкГц - 70 МГц

Квадрат

1 мкГц - 20 МГц

Пульс

1 мкГц - 20 МГц

Рампа

1 мкГц - 2 МГц

Шум

200 МГц (-3 дБ) (типично)

Произвольная форма

1 мкГц - 10 МГц

Разрешение по частоте

1 мкГц или 7 значащих цифр

Стабильность частоты

± 30 частей на миллион при 0 ± 40℃

Скорость старения частоты

± 30 частей на миллион в год

Произвольный

Длина сигнала

2 - 8 тыс.

Частота дискретизации

300 Ма/с

Амплитуда

На нагрузку 50 Ом

1 мВ (размах) - 20 В (размах) (≤ 10 МГц);
1 мВ (размах) - 4 В (размах) (≤ 70 МГц)

Диапазон смещения постоянного тока

± (10 В пик – амплитуда В размах / 2) высокое сопротивление ± (5 В пик – амплитуда В размах / 2) 50 Ом

Сопротивление нагрузки

50 Ом (типичное)

Смещение постоянного тока, точность

± (1 % от |настройки| + 1 мВ + амплитуда Vpp x 0,5%)

Модуляция

Форма волны модуляции

AM, FM, PM, FSK, развертка, пакетная передача

Внутренняя частота модуляции

от 2 мГц до 100 кГц

Sweep

Форма волны

синусоидальный, прямоугольный, линейно изменяющийся, произвольный (кроме постоянного тока)

Минимальная / максимальная стартовая частота

2 мГц (минимум) / максимум частота соответствующей несущей

Минимальная / максимальная частота завершения

2 мГц (минимум) / максимум частота соответствующей несущей

Источник триггера

внутренний, ручной

Burst

Форма волны

синусоидальная волна, прямоугольная волна, пилообразная волна, пульсирующая волна и произвольная волна (кроме постоянного тока)

Типы

N-цикл

Источник триггера

внутренний, ручной

Несущая частота

1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей / 2

Общие характеристики

Дисплей

3,6-дюймовый (480 x 272 пикселей) TFT-ЖК-дисплей

Интерфейс

USB-устройство

Размер

200 х 68,5 х 74,5 мм

Вес

500 г
