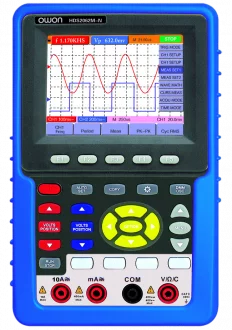

OWON HDS2062M-N - Скопметр цифровой

Осциллограф-мультиметр OWON HDS2062 M-N является одним из самых дешевых, простых и надежных приборов. За счет своих характеристик (цена/качество) прибор уверенно закрепился на российском рынке.

Основным предназначением осциллографа-мультиметра OWON HDS2062 M-N является визуальное наблюдение формы сигнала, измерение значений его параметров и сохранения полученной информации для дальнейшей обработки.

OWON HDS2062M-N - это портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания до 60 МГц.

Осциллограф выполнен OWON HDS2062M-N на базе 8-ми битного АЦП с частотой дискретизации 250 МГц на канал. Максимальная дискретизация в режиме объединения каналов - 500 МГц. (Мвыб/сек).

Осциллограф HDS2062M-N имеет объём памяти 6 К точек на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.

Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает следующие виды измерений: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов.

Цветной высококонтрастный дисплей осциллографа-мультиметра HDS2062M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.

Для обработки входных сигналов HDS2062M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.

Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.

Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.

Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.

В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.

Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT). Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.

Осциллограф-мультиметр HDS2062M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.

Осциллограф HDS2062M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.

Собственное питание осциллографа-мультиметра OWON HDS2062M-N возможно, как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.

Габаритные размеры осциллографа-мультиметра OWON HDS2062M-N 180×115×40 мм, масса 645 гр. (с аккумулятором).

Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.

В режиме осциллографа

2 канала.

Полоса пропускания 60 МГц.

Максимальная частота дискретизации 250 Мвыб/сек.

Время нарастания 3,5 нс.

Вертикальная чувствительность 5 мВ/дел ... 5 В/дел.

Вертикальное разрешение 8 бит.

Погрешность ± 3%.

Входной импеданс 1 МОм ± 2%.

Максимальное входное напряжение 400 Впик.

Входы: АС, DC, GND.

Коэффициент развертки 5 нс/дел ... 100 с/дел.

Память 6 К.

Режимы синхронизации: фронт, видео.

Регулируемый гистерезис уровня запуска: 0,2...1 дел.

Пиковый детектор.

Функция усреднения (4...128).

В режиме мультиметра

Режим тестирования диодов.

Режим прозвонки цепи.

Общие характеристики

Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов.

Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер).

Потребляемая мощность не более 6 Вт.

Время работы от аккумулятора до 4 часов.

Габаритные размеры 180 x 115 x 40 мм.

Масса 0,455 кг.
