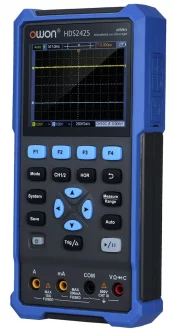

OWON HDS242S - Скопметр цифровой

OWON HDS242S – это портативный многофункциональный электронный измерительный прибор, сконструированный по принципу - "3 прибора в 1-ом корпусе".

Прибор OWON HDS242S обеспечивает измерительные возможности:

двухканального осциллограф-мультиметра со встроенным генератором сигналов произвольной формы.

Прибор OWON HDS232S способен работать как многофункциональный, высокочувствительный мультиметр, на 20000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.

Цифровой запоминающий осциллограф:

Количество аналоговых входных каналов: 2

Полоса пропускания: 40 МГц

Частота дискретизации в реальном времени: 250 МГц (один канал), 125 МГц (два канала)

Горизонтальная развертка: 8 нс/дел … 1000 с/дел

Вертикальная развертка: 10 мВ/дел … 10 В/дел; разрешение 8 бит

Время нарастания: ≤ 8 нс

Режимы запуска: автоматический, нормальный, одиночный

Память: 8к отсчетов (один канал), 4к (два канала)

Регистратор: до 10 000 осциллограмм в секунду

Функция самокалибровки

Курсорные измерения: амплитуда, время, dV, dT

Автоматические измерения: период, частота, амплитуда, среднее, размах, минимум, максимум

Тип входа: открытый, закрытый, заземление, входной импеданс: 1МОм, 16пФ

Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1

Цифровой многофункциональный мультиметр:

Напряжение постоянного тока,В от 0,01 мВ до 1000

Напряжение переменного (40 Гц-1 кГц) тока, В от 0,01 мВ до 750

Сила постоянного тока, А от 0,01 мА до 10

Сила переменного (40 Гц-1 кГц) тока, А от 0,01 мА до 10

Функция True RMS (истинное среднеквадратичное значение) да

Автоматический или ручной выбор пределов измерений

Сопротивление: 0,01 Ом … 100 МОм

Емкость: 1 пФ ... 2 000 мкФ

Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом

Тест диодов

Фиксация показаний дисплея (HOLD)

Индикация перегрузки: символ «OL» на дисплее

Индикатор разряда батарей

Разрядность мультиметра: 20000 отсчетов

Предохранители: 400мА/250В, 10А/600В

Встроенный генератор сигналов произвольной формы:

Встроенные формы сигнала:

   Синус: 0,1 Гц … 25 МГц

   Прямоугольник: 0,1 Гц … 5 МГц

   Пила: 0,1 Гц … 1 МГц

   Импульс: 0,1 Гц … 5 МГц

   Произвольной формы: 0,1 Гц … 5 МГц

Частота дискретизации: 125 МГц

Количество каналов: один

Глубина записи: 8 к

Амплитуда (50 Ом): 0,01 Vpp … 2,5 Vpp

Вертикальное разрешение: 14 бит

Выходной импеданс: 50 Ом

Другие характеристики:

Цветной TFT экран с диагональю 8,9 см разрешением 320 х 240

Языки меню: русский,

Пользовательские настройки, сохранение и вызов:

   до 4-х банков пользовательских установок осциллографа

   до 4-х опорных пользовательских форм волны

   до 4-х файлов (форм сигнала)

   до 4-х изображений экрана

Системные настройки регулируемые:

   яркость: 10% … 100 %

   время подсветки: 30/60/120 секунд, постоянно

   время отображения меню: 5/10/20/30/60 секунд

   время автоотключения: 10/30/60 минут, без автовыключения

   звуковой сигнал: включен, выключен (в реж. мультиметр- постоянно включен)

Коммуникационный интерфейс: USB Type C

Диапазон рабочих температур: 0°С ... +40°С

Диапазон температур хранения: -20°С ... +60°С

Сертификат: EAC

Питание: литиевые аккумуляторы 3,7В/2200 мАч х 2 шт. тип 18650

Потребление: менее 5 Вт, может работать непрерывно около 6 часов

Размеры прибора: 198 х 96 х 38 мм

Вес прибора: 600 г

Вес с упаковкой: 1100 г

Габариты упаковки: 245 х 160 х 90 мм
