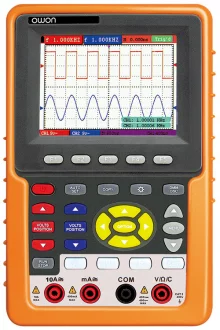

OWON HDS4202M-N - Скопметр цифровой

Осциллограф-мультиметр OWON HDS4202M-N является одним из самых дешевых, простых и надежных приборов. За счет своих характеристик (цена/качество) прибор уверенно закрепился на российском рынке.

Основным предназначением осциллографа-мультиметра OWON HDS4202M-N является визуальное наблюдение формы сигнала, измерение значений его параметров и сохранения полученной информации для дальнейшей обработки.

OWON HDS4202M-N - это портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания до 200 МГц.

Прибор OWON HDS4206M-N выполнен на базе 8-ми битного АЦП с частотой дискретизации 500 МГц на канал. Максимальная дискретизация в режиме работы одного канала  - 1 ГГц. (Мвыб/сек).

Осциллограф-мультиметр  HDS42062M-N имеет объём памяти 6 К точек на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.

Встроенный в прибор OWON HDS4202M-N цифровой мультиметр имеет гальваническую развязку от осциллографа и обеспечивает следующие виды измерений: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов.

Цветной высококонтрастный дисплей осциллографа-мультиметра HDS4202M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.

Для обработки входных сигналов HDS40062M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.

Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.

Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.

Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.

В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.

Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT). Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.

Осциллограф-мультиметр HDS402M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.

Осциллограф-мультиметр HDS402M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.

Собственное питание осциллографа-мультиметра OWON HDS4202M-N возможно, как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.

Габаритные размеры осциллографа-мультиметра OWON HDS4202M-N 180×115×40 мм, масса 645 гр. (с аккумулятором).

Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.
