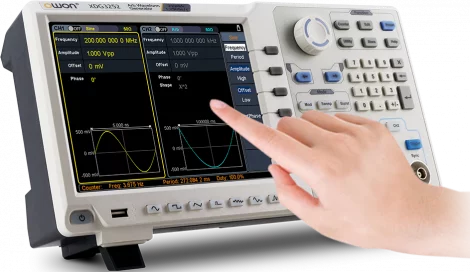

Owon XDG3102 - DDS-генератор сигналов

Количество каналов

2

Частотный выход

100 МГц

Частота дискретизации

1,25 Гвыб / с

Вертикальное разрешение

14 бит

Стандартная форма волны

синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая

Произвольная форма сигнала

экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала

Поддержка SCPI и LabVIEW

есть

Функция хранения осциллограмм

есть

Частота (разрешение 1 мкГц)

Синус

1 мкГц - 100 МГц

Квадрат

1 мкГц - 40 МГц

Пульс

1 мкГц - 25 МГц

Рампа

1 мкГц - 5 МГц

Гармонический

1 мкГц - 50 МГц

Шум (-3 дБ, типично)

120 МГц

Произвольная форма

встроенная форма сигнала: 1 мкГц - 15 МГц;
определяемая пользователем форма сигнала: 1 мкГц - 50 МГц

Точность

± 1 ppm, 0 - 40 °C

Длина сигнала

1 М

Амплитуда

На нагрузку 50 Ом

1 мВ (размах) - 10 В (размах) (≤ 40 МГц);
1 мВ (размах) - 5 В (размах) (≤ 80 МГц);
1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц);
1 мВ (размах) - 1 В (размах) (≤ 250 МГц)

В разомкнутую цепь или с высоким Z

2 мВ (размах) - 20 В (размах) (≤ 40 МГц);
2 мВ (размах) - 10 В (размах) (≤ 80 МГц);
2 мВ (размах) - 5 В (размах) (≤ 120 МГц);
2 мВ (размах) - 2 В (размах) (≤ 250 МГц)

Разрешение

1 мВ или 4 цифры

Сопротивление нагрузки

50 Ом

Смещение постоянного тока

диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2);
диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2);
точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %);
разрешение: 1 мВ или 4 цифры

Чистота синусоидального спектра

Гармонические искажения, типовые (0 дБ)

постоянный ток - 1 МГц: <- 65 дБц;
1 - 10 МГц: <- 60 дБц;
10 - 120 МГц: <- 50 дБц;
120 - 200 МГц: <- 45 дБц

Полное гармоническое искажение

< 0,05 %, от 10 Гц до 20 кГц, 1 В (размах)

Ложные (негармонические), типичные (0 дБ)

≤ 10 МГц: <-70 дБц;
> 10 МГц: <- 70 дБц + 6 дБ / октава

Фазовый шум, типичный (0 дБм, отклонение 10 кГц)

10 МГц: ≤- 110 дБц / Гц

Квадрат

Время нарастания / падения

< 5 нс

Перерегулирование

< 3 %

Рабочий цикл

50 % (фиксированная)

Джиттер (среднеквадратичное значение)

300 пс + 100 ppm

Пульс

Ширина импульса

12 нс – 996875 с

Время ведущего / заднего фронта

≧ 7 нс

Перерегулирование

< 3 %

Джиттер (среднеквадратичное значение)

300 пс + 100 ppm

Рампа

Линейность

≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %)

Симметрия

от 0% до 100%

Гармонический

Гармонический порядок

≤ 16

Гармонический тип

четный, нечетный, все, пользователь

Гармоническая амплитуда

может быть установлен для всех гармоник

Гармоническая фаза

может быть установлен для всех гармоник

Произвольный

Длина сигнала

2 балла - 1 миллион баллов

Вертикальное разрешение

14 бит

Минимальное время нарастания/спада

< 7 нс

Джиттер (среднеквадратичное значение)

3 нс

Модуляция

Форма волны модуляции

AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим

AM

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальный, прямоугольный, пилообразный, шумовой и произвольный

Глубина

0,0% - 100,0%

Модулирующая частота

2 мГц – 100 кГц

FM

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальный, прямоугольный, пилообразный, шумовой и произвольный

Модулирующая частота

2 мГц – 100 кГц

PM

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальный, прямоугольный, пилообразный, шумовой и произвольный

Отклонение фазы

0° - 180°

Модулирующая частота

2 мГц - 100 кГц

PWM

Форма сигнала несущей

пульс

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальный, прямоугольный, пилообразный, шумовой и произвольный

Отклонение ширины

0 - минимум (скважность импульсов, 100% - скважность импульсов)

Модулирующая частота

2 мГц - 100 кГц

FSK / 3FSK / 4FSK

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

квадратный с рабочим циклом 50 %

Ключевая частота

2 мГц - 100 кГц

PSK

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

квадратный с рабочим циклом 50 %

Ключевая частота

2 мГц - 1 МГц

OSK

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний

Модулирующая форма волны

квадратный с рабочим циклом 50 %

Ключевая частота

2 мГц - 1 МГц

ASK

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний / внешний

Модулирующая форма волны

квадратный с рабочим циклом 50%

Ключевая частота

2 мГц - 1 МГц

BPSK

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Источник

внутренний

Модулирующая форма волны

квадратный с рабочим циклом 50%

Ключевая частота

2 мГц - 1 МГц

Sweep

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Тип

линейный и логарифмический

Направление

вверх и вниз

Время развертки

от 1 мс до 500 с, ± 0,1 %

Источник триггера

внутренний, внешний и ручной

Burst

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока)

Количество импульсов

период от 1 до 50 000, бесконечный, стробирование

Внутренний период

10 нс - 500 с

Закрытый источник

внешний триггер

Частотомер

Функция

период частоты, +ширина, -ширина, +обязанность и -обязанность

Диапазон частот

100 - 200 МГц

Разрешение по частоте

7 цифр

Общие характеристики

Дисплей

сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей

Ввод / вывод

частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала

Интерфейс

USB-хост, USB-устройство и LAN

Размер

340 х 177 х 90 мм

Вес

2,5 кг
