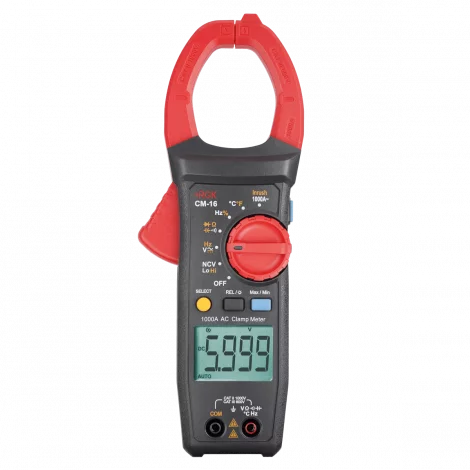

RGK CM-16 - Токоизмерительные клещи

Параметры измерения силы переменного ток

Пределы измерений, А

Разрешение (единица младшего разряда (е.м.р.)), А

Пределы допускаемой основной абсолютной погрешности измерений, А

60,00

0,01

от 45 Гц до 65 Гц: ±(0,015●I+5 е.м.р.)
от 65 Гц до 1 кГц: ±(0,025●I+5 е.м.р.)

600,00

0,1

1000

1

Примечание – I – измеренное значение переменного тока, А

Параметры измерения напряжения переменного тока

Пределы измерений, В

Частота, Гц

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

6,000

от 45 до 400

0,001

±0,01*U+2 е.м.р.

60,00

0,01

600,0

0,1

1000

1

Примечание – U – измеренное значение напряжение переменного тока, В

Параметры измерения напряжения постоянного тока

Пределы измерений

Разрешение(единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, мВ, В

600,0 мВ

0,1 мВ

±(0,007*U+3 е.м.р.)

6,000 В

0,001 В

±(0,008*U+2 е.м.р.)

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

Примечание – U - измеренное значение напряжения постоянного тока, мВ, В

Параметры измерения электрического сопротивления постоянному току

Пределы измерений

Разрешение(единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм

600,0 Ом

0,1 Ом

±(0,01*R+5 е.м.р.)

6,000 кОм

0,001 кОм

±(0,008*R+2 е.м.р.)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

60,00 МОм

0,01 МОм

±(0,025*R+5 е.м.р.)

Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Параметры измерения электрической ёмкости

Пределы измерений

Разрешение(единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ

60,00 нФ

0,01 нФ

±(0,04*С+10 е.м.р.)

600,0 нФ

0,1 нФ

6,000 мкФ

0,001 мкФ

±(0,04*С+5 е.м.р.)

60,00 мкФ

0,01 мкФ

600,0 мкФ

0,1 мкФ

6,000 мФ

0,001 мФ

±0,1*С

60,00 мФ

0,01 мФ

Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ

Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)

Пределы измерений, °С

Разрешение (единица младшего разряда (е.м.р.)) , °С

Пределы допускаемой основной абсолютной погрешности измерений, °С

от –20 до +40

1

±4

от +40 до +400

1

±(0,015●T+4 е.м.р.)

Примечание – T – измеренное значение температуры, °С;
– погрешность нормирована без учета погрешности используемой термопары

Температурные коэффициенты

Модификация

Температурный коэффициент/°С

RGK CM-16

0,1

Параметры измерения частоты

Пределы измерений

Разрешение(единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц

60,00 Гц

0,01 Гц

±(0,001*F+4 е.м.р.)

600,0 Гц

0,1 Гц

6,000 кГц

0,001 кГц

60,00 кГц

0,01 кГц

600,0 кГц

0,1 кГц

6,000 МГц

0,001 МГц

10,00 МГц

0,01 МГц

Примечания: F – измеренное значение частоты, Гц, кГц, МГц;
Нижний предел измерений – 10 Гц

Основные технические характеристики

Разрядность дисплея

6099

Отображение полярности

автоматическое

Индикация перегрузки

"OL" или "-OL"

Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей

дополнительная погрешность ± 2,0%

Раскрытие клещей

48 мм

Максимальный диаметр проводника

45 мм

Класс защиты от перенапряжения

CAT II 1000 В, CAT III 600 В

Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

- атмосферное давление

от 0°С до +50°С
80% при температуре от 0°С до +30°С
75% при температуре св. +30°С до +40°С
45% при температуре св. +40°С до +50°С
от 84,0 до 106,7 кПа

Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

от +18°С до +28°С
от 30% до 80%

Температура хранения, °C
Влажность хранения, %

от -20°С до +60°С
до 80%

Степень загрязнения

2

Питание

2 батареи ААА 1,5 В

Параметры электрического питания:
- напряжение постоянного тока

3 В

Габаритные размеры (длина х ширина х высота)

242 х 77 х 52 мм

Масса

0,235 кг
