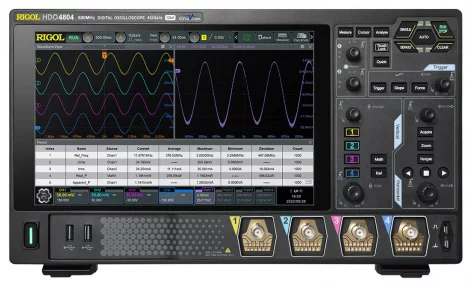

Rigol DHO4804 - Осциллограф цифровой

Наименование

Значение

Полоса пропускания

800 МГц - 50 Ом
500 МГц - 1 МОм

Время нарастания (от 10% до 90%, типовое)

≤437 пс

Количество входных каналов

4 аналоговых входа + 1 внешний вход запуска

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

4 Гвыб/с (1 канал)
2 Гвыб/с (2 канала)
1 Гвыб/с (4 канала)

Глубина памяти

250 млн. точек (1 канал).
125 млн. точек (2 канала)
62,5 млн.точек (4 канала)
Опции: 500 млн.точек (1 канал), 250 млн.точек (2 канала), 125 млн.точек (4 канала)

Максимальная скорость захвата сигнала

50000 осц/сек (векторный режим)
1500000 осц/сек (режим UltraAcquire)

Вертикальное разрешение

12 бит

Аппаратная запись и воспроизведение сигналов в реальном времени

Макс. 500 000 кадров

Пиковый детектор

Захват глитчей от 500 ps

Тип и размер встроенного дисплея

10,1 дюймовый емкостный дисплей с функцией мультитач;

Разрешение встроенного дисплея

1280 х 800 пикселей;

 Наименование

 Значение

Связь по входу

открытый, закрытый или земля

Входной импеданс

1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1%

Учет ослабления пробников

0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X

Определение пробников

автоматическое определение пробников Rigol

Макс. входное напряжение

1 МОм

300 Вскз CAT I, 400 Впик

50 Ом

5 Вскз

Вертикальное разрешение

12 бит

Эффективное количество ENOB (тип.)

8 бит

Вертикальное отклонение

1 МОм

100 мкВ/дел ~ 10 В/дел

50 Ом

100 мкВ/дел ~ 1 В/дел

Диапазон смещения

1 МОм

± 0.5 B (<500 мкВ/дел )
± 1 В (500 мкВ/дел ~ 65 мВ/дел)
± 10 В (65 мВ/дел ~ 270 мВ/дел)
± 20 В (270 мВ/дел ~ 2.75 В/дел)
±100 В (2.75 мВ/дел ~ 10 В/дел )

50 Ом

±1 В (≤135 мВ/дел)
±4 В (>135 мВ/дел ~1 В/дел)

Динамический диапазон

±4 дел (12 бит)

Ограничение полосы пропускания

20 МГц, 250 МГц - выбирается для каждого канала

Погрешность коэфф. усиления

±2% от полной шкалы

Погрешность смещения

<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)

 Наименование

 Значение

Коэффициент развертки

500 пс/дел ~ 1000 с/дел

Временное разрешение

100 пс

Погрешность временной базы

±1.5 ppm ± 1 ppm/год

Максимальная задержка

Пред-запуск: -5 делений
Пост-запуск: 1 с или 100 дел, что больше

Задержка между каналами

≤500 пс

Режимы

Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)

 Наименование

 Значение

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип, 14 измерений может отображаться одновременно

Источник

аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)

Диапазон измерения

основное окно, растяжка Zoom

Макс. количество
отображаемых на канал

33 типа

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

 Наименование

 Значение

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс.длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

ПОИСК И НАВИГАЦИЯ

Тип

фронт, импульс

Источник

аналоговые каналы (CH1 ~ CH4)

Отображение

таблица событий во внутренней или внешней памяти

Кнопки навигации

Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire

АНАЛИЗ ОСЦИЛЛОГРАММ

Pass / Fail

 Источник

аналоговые каналы (CH1 ~ CH4)

Запись

 Источник

аналоговые каналы (CH1 ~ CH4)

 Макс. количество  сегментов

500000 событий запуска

 Режим

воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

 Наименование

 Значение

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

Внутренний

аналоговая полоса осциллографа

Внешний

200 МГц

Чувствительность триггера

Внутренний

≥50 мВ/дел: 0,5 делений
0.7 дел (с включенной шумовой режекцией)

Внешний

200 мВп-п (DC ~ 100 МГц)
500 мВп-п (100 МГц~ 200 МГц)

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±5 В

Сеть

фикс. 40% ~ 60%

Внешний запуск EXT TRIG

Входной импеданс

1 МОм±1%, BNC разъем

Джиттер запуска (тип.)

< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)

Типы запуска

Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

RS-232/UART запуск

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address&Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

SPI запуск

Условие запуска

CS, TimeOut

Разрядность

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

CAN запуск

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

CAN-FD запуск (опция HDO4000-AUTOA)

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 10 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

FlexRay запуск (опция HDO4000-FLEXA)

Условие запуска

Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).

Скорость

до 10 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

LIN запуск (опция HDO4000-AUTOA)

Условие запуска

Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²S запуск (опция HDO4000-AUDIOA)

Тип канала

левый, правый, левый и правый

Условие сравнения

=, ≠, >, <, <>, ><

Режимы

I2S, LJ, RJ

Источник запуска

аналоговые каналы (CH1 ~ CH4)

MIL-STD-1553 запуск (опция HDO4000-AEROA)

Условие запуска

Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)

Источник запуска

аналоговые каналы (CH1 ~ CH4)

 Наименование

 Значение

Типы шин

 Штатно: Parallel, RS232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553

Параллельные шины Parallel

Разрядность

4 бит

Источник

аналоговые каналы (CH1 ~ CH4)

RS-232/UART

Разрядность TX/RX

5 бит ~ 9 бит

Скорость

до 20 Мбит/сек

Четность

Odd, Even, нет

Стоповые биты

1 или 2 бита

Источник

аналоговые каналы (CH1 ~ CH4)

I²C

Параметр

адрес (c или без бита R/W), данные, ACK

Источник

аналоговые каналы (CH1 ~ CH4)

SPI

Параметр

MISO/MOSI данные

Тип

CS, TimeOut

Разрядность

4 бит ~ 32 бит

Источник

аналоговые каналы (CH1 ~ CH4)

CAN

Параметр

Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)

Тип

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник

аналоговые каналы (CH1 ~ CH4)

CAN-FD (опция HDO4000-AUTOA)

Параметр

Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)

Тип

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 10 Мбит/сек

Источник

аналоговые каналы (CH1 ~ CH4)

FlexRay (опция HDO4000-FLEXA)

Параметр

ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS

Тип

BP, BM, RX/TX

Скорость

до 10 Мбит/сек

Источник

аналоговые каналы (CH1 ~ CH4)

LIN (опция HDO4000-AUTOA)

Протокол

версия (1.X или 2.X)

Параметр

sync, ID, data, check sum

Скорость

до 20 Мбит/сек

Источник

аналоговые каналы (CH1 ~ CH4)

I²S (опция HDO4000-AUDIOA)

Тип канала

левый, правый

Разрядность

4 бит ~ 32 бит

Режимы

I2S, LJ, RJ

Источник

аналоговые каналы (CH1 ~ CH4)

MIL-STD-1553 (опция HDO4000-AEROA)

Параметр

data word, command word, status word (адрес+последние 11 бит)

Источник

аналоговые каналы (CH1 ~ CH4)

 Наименование

 Значение

Источник

аналоговые каналы (CH1 ~ CH4)

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV / DCV: 4 бита

Звуковой сигнал

при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона

 Наименование

 Значение

Источник

аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT

Разрешение

3 или 6 цифр, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

частота. период, счет импульсов

Суммирование

  источник

48-бит счетчика

  фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Наименование

 Значение

USB 3.0 Hi-speed Host

2 на передней панели

USB 3.0 Hi-speed Device

1 на задней панели

LAN

1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)

WEB интерфейс

поддержка VNC Web

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

Вход/выход опорного сигнала
10 MHz Reference Clock In/Out

Вход

1, BNC разъем на задней панели

Параметры входного сигнала

50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm

Выход

1, BNC разъем на задней панели

Параметры выходного сигнала

50 Ом, 1.5 Впп синусоидальная форма

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND)
Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

0 ~ 3 Вп-п

 Наименование

 Значение

Тип и размер встроенного дисплея

10.1-дюймовый сенсорный дисплей с управлением «Multi-Touch»

Разрешение встроенного дисплея

1280 х 900 пикселей, соотношение сторон 16:9

Тип процессора

Cortex-A72, 1.8 GHz, hexa-core

Системная память

4 Гб RAM

Операционная система

Операционная система

Операционная система

Android

Внутренняя энергонезависимая память

8 Гб

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Предохранитель

 3,15 A, T тип, 250 В

Потребляемая мощность

<200 Вт

Габаритные размеры

358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г)

Вес

3,8 кг без упаковки
5,37 кг с упаковкой
