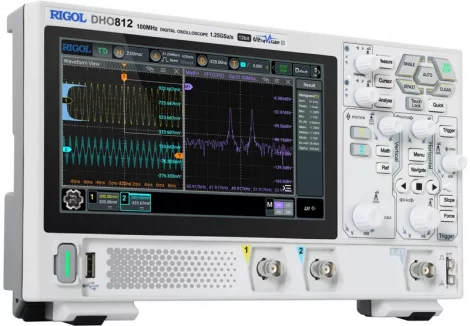

Rigol DHO812 - Цифровой осциллограф высокого разрешения

Характеристика

Значение

Полоса пропускания

100 MГц

Режим дискретизации

Реальное время

Количество каналов

2 аналоговых + ыход внешнего запуска

Регистрация

Режим

Обычный
Пиковый детектор 1,6 нс
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осц/сек

Макс. дискретизация (реальное время)

1,25 Гвыб/сек (625 Мвыб/сек - 2 канала)

Параметры вертикальной системы

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±1% || 15 пФ ±3 пФ

Учет ослабления пробников

0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X

Максимальное входное напряжение


300 Вскз CAT I, 400 Вп-п (DC+Впик)

Вертикальное разрешение

12 бит

Вертикальное отклонение

500 мкВ/дел ~ 10 В/дел

Диапазон смещения

±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2.75 В/дел)
±100 В (2.75 В/дел ~ 10 В/дел )

Динамический диапазон

±4 дел (12 бит)

Ограничение полосы пропускания

20 МГц, полный диапазон

Время нарастания

≤3,5 нс (типичное)

Погрешность коэф.усиления

≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)

Погрешность смещения

≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

Изоляция между каналами

≥100:1

Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек в векторном режиме
1000000 осц./сек в режиме UltraAcquire

Интерполяция

(sin x)/x

Глубина записи

25 М точек (10 М точек - 2 канала)

Коэффициент развертки

5 нс/дел ~ 500 с/дел, точная

Погрешность временной базы

≤±25 ppm ± 5 ppm/год

Максимальная задержка

Пред-запуск: - 5 дел
Пост-запуск: 1 с или 100 дел (что больше)

Режимы

Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип с отображением 10 одновременно

Источник

аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)

Окно измерений

основное, ZOOM

Режим "Все измерения"

Отображение 33 измерений (вертикальные и горизонтальные)

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс. длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

макс. 15 пиков

Поиск и навигация

Тип

фронт, импульс

Отображение

таблица событий с сохранением во внутреннюю память или USB-носитель

Источник

любой аналоговый канал

Типы

Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.

Анализ осциллограмм

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Запись осциллограмм

Анализ

Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов

Источник

аналоговые каналы (CH1 ~ CH4)

Гистограмма

Источник

аналоговые каналы (CH1 ~ CH4), результат автоизмерений

Тип

горизонтальные, вертикальные, измерение

Измерение

Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale

Режим

во всех режимах, кроме ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Декодирование

Стандартно

Параллельно, RS232/UART, I2C, SPI

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний EXT

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

аналоговая полоса осциллографа

Чувствительность триггера

Внутренний: ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
Внешний: 500 мВп-п (DC~макс.частота полосы прибора)

Диапазон уровня запуска

Внутренний: ±4.5 делений от центра экрана
Внешний: ±5 В

Типы запуска

запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний запуск

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

RS-232 / UART запуск

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

SPI запуск

Условие запуска

CS, TimeOut

Разрядностья

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Источник

аналоговые каналы

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV/DCV: 3 бита

Звуковой сигнал

При выходе за пределы заданного диапазона

Общие параметры

Источник

аналоговые каналы, внешний запуск

Разрешение

3-6 бит, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

частота. период, счет ипульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Тип дисплея

диагональ 7” , сенсорный, емкостной

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 (по горизонтали) x 8 (по вертикали)

Послесвечение

от 100 мс до 10 с, бесконечно

Яркость

256 уровней интенсивности (ЖК, HDMI)

USB 2.0 Hi-speed Host

1 на передней панели

USB 2.0 Hi-speed Device

1 на задней панели

LAN

1 на задней панели (10/100 Base-T, поддержка LXI-C)

WEB интерфейс

поддержка Web Control interface

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

EXT вход внешнего запуска

1 на передней панели, BNC

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Выход генератора сигнала AFG OUT

1 на задней панели, BNC разъем

Процессор

Cortex-A72 1.8 GHz, 6-ядер

Системная память

4 GB RAM

Операционная система

Android

Энергонезависимая память

8 GB

Интерфейс источника питания

Type-C

Напряжение питания

DC 12 V, 4 A

Потребляемая мощность

Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)

Габаритные размеры

265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)

Вес

Около 1,78 кг (2,78 кг с упаковкой)
