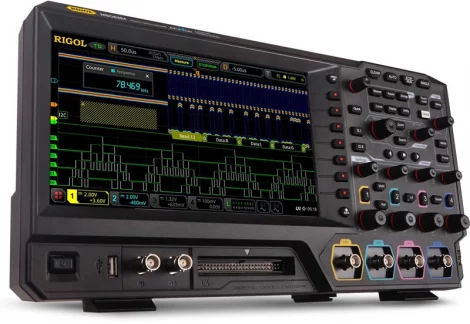

Rigol MSO5074 - Цифровой осциллограф
Артикул
MSO5074
Госреестр
№ 82665-21
Гарантия
36 месяцев
Характеристики Rigol MSO5074 - Цифровой осциллограф
Цифровой осциллограф Rigol MSO5074 интегрирует в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, двухканальный генератор сигналов, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Осциллограф Rigol MSO5074 использует новейший процессор "Phoenix", разработанный компанией Rigol. Это обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе Rigol MSO5074 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным, а также предоставляет возможность использовать зональный триггер.
Отличительной чертой осциллографов Rigol этой серии являются широкие возможности по апгрейду их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания.
| Параметр
|
Значение
|
|
| Полоса пропускания
|
70 МГц (стандартно)
100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3 |
|
| Режим дискретизации
|
Реальное время
|
|
| Количество каналов
|
4 аналоговых (стандартно) + 16 цифровых (опция PLA2216)
|
|
| Максимальная скорость захвата осциллограмм
|
≥500000 осц./сек
|
|
| Регистрация
|
||
| Режим
|
Обычный
|
|
| Пиковый детектор: 500 пс
|
||
| Усреднение (2, 4, 8, 16…65536 выборок)
|
||
| Максимальная дискретизация (реальное время)
|
Аналоговые каналы:
8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
|
| Цифровые каналы:
1 Гвыб/сек на канал |
||
| Глубина записи
|
Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL |
|
| Цифровые каналы:
25 М точек |
||
| Параметры вертикальной системы
|
||
| Аналоговые каналы
|
||
| Связь по входу
|
открытый, закрытый
|
|
| Входной импеданс
|
1 MОм ±1% || 17 пФ ±3 пФ
|
|
| Учет ослабления пробников
|
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
|
|
| Определение пробников
|
автоматическое определение пробников Rigol
|
|
| Максимальное входное напряжение
|
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
|
|
| Вертикальное разрешение
|
8 бит
|
|
| Вертикальное отклонение
|
1 мВ/дел ~ 10 В/дел
|
|
| Диапазон смещения
|
±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел) |
|
| Динамический диапазон
|
±5 дел (8 бит)
|
|
| Ограничение полосы пропускания
|
20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала
|
|
| Погрешность коэффициента усиления
|
±3% от полной шкалы
|
|
| Погрешность смещения
|
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
| ESD защита
|
±8 кВ (на входе BNC)
|
|
| Изоляция между каналами
|
≥40 дБ, от DC до максимальной частоты
|
|
| Цифровые каналы
|
||
| Группировка каналов
|
16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15) |
|
| Диапазон порогов
|
±15 В с шагом 10 мВ
|
|
| Погрешность установки порога
|
±(100 мВ + 3% от установленного значения)
|
|
| Уровень порогов
|
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
| Максимальное входное напряжение
|
±40 В Впик; переходное перенапряжение 800 Впик
|
|
| Максимальный динамический диапазон
|
±10 В + значение порога
|
|
| Минимальный размах напряжения
|
500 мВп-п
|
|
| Входной импеданс
|
~101 кОм || 8 пФ
|
|
| Вертикальное разрешение
|
1 бит
|
|
| Параметры горизонтальной системы
|
||
| Аналоговые каналы
|
||
| Коэффициент развертки
|
5 нс/дел ~ 1000 с/дел
|
|
| Временное разрешение
|
10 пс
|
|
| Погрешность временной баз
|
±10 ppm ± 10 ppm/год
|
|
| Максимальная задержка
|
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел |
|
| Диапазон коррекции смещения между каналами
|
±100 нс
|
|
| Режимы
|
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
|
|
| Цифровые каналы
|
||
| Минимальная определяемая длительность импульса
|
5 нс
|
|
| Максимальная входная частота
|
200 МГц
|
|
| Задержка между каналами
|
2 нс (тип.), 5 нс (макс.)
|
|
| Измерения
|
||
| Курсорные
|
Количество курсоров
|
2 пары XY курсоров
|
| Режимы
|
ручной (ΔY, ΔX, 1/ΔX)
отслеживания автоизмерения |
|
| Измерения в X-Y режиме
|
X = Канал 1, Y = Канал 2
|
|
| Автоматические
|
Количество автоизмерений
|
41 тип
|
| Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
|
|
| Режим измерения
|
обычный
с повышенной точностью (по всей длине памяти) |
|
| Максимальное количество отображаемых на канал
|
33 типа
|
|
| Вертикальные
|
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
|
|
| Горизонтальные
|
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
|
|
| Другие
|
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
|
|
| Анализ
|
частотомер, цифровой вольтметр, анализ мощности, гистограмма
|
|
| Статистика
|
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
|
|
| Математические операции
|
||
| Количество отображаемых одновременно
|
4
|
|
| Операции
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
|
| Цветовая градация
|
Поддерживается в математических операциях, в т.ч. БПФ
|
|
| БПФ (FFT)
|
Максимальная длина
|
1 М точек
|
| Тип окна
|
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
|
| Представление
|
полный дисплей, половина дисплея
|
|
| Поиск пиков
|
максимально 15 пиков
|
|
| Поиск и навигация
|
||
| Тип
|
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
|
|
| Отображение
|
таблица событий или навигации
|
|
| Источник
|
любой аналоговый канал
|
|
| Кнопки навигации
|
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
|
|
| Анализ осциллограмм
|
||
| Pass / Fail
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
| Гистограмма
|
Источник
|
аналоговые каналы (CH1 ~ CH4), результат автоизмерений
|
| Тип
|
горизонтальные, вертикальные, измерение
|
|
| Измерение
|
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
|
|
| Режим
|
во всех режимах, включая ZOOM, XY, ROLL
|
|
| Цветовая градация
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
| Темы
|
температура, интенсивность
|
|
| Режим
|
во всех режимах
|
|
| Декодирование
|
||
| Стандартно
|
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
|
|
| Опционально
|
RS-232 /UART декодирование - опция DS5000-COMP
I²C /SPI декодирование - опция MSO5000-EMBD LIN /CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO |
|
| СИСТЕМА ЗАПУСКА
|
||
| Источник запуска
|
Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
|
|
| Режим запуска
|
Авто, обычный, одиночный
|
|
| Тип связи
|
AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)
|
|
| Шумовая режекция
|
Вкл / Выкл
|
|
| Блокировка уровня запуска
|
8 нс ~ 10 с
|
|
| Полоса запуска
|
аналоговая полоса осциллографа
|
|
| Чувствительность триггера
|
Внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше
≥10 мВ/дел: 0,5 деления |
|
| Диапазон уровня запуска
|
Внутренний
|
±5 делений от центра экрана
|
| Сеть
|
фиксировано 50%
|
|
| Зональный триггер
|
Установка
|
нарисованная вручную область на экране
|
| Условие запуска
|
пересекается "Intersect" или не пересекается "Not Intersect"
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Типы запуска
|
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
|
| Запуск по фронту
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть
|
|
| Запуск по длительности импульса
|
Условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск по скорости нарастания
|
Условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
| Диапазон установок
|
800 пс ~ 10 с
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Запуск по видеосигналу
|
Система
|
NTSC, PAL и SECAM
|
| Стандарт
|
480P, 576P HDTV
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск по длительности события
|
Установка
|
H, L, X
|
| Условие запуска
|
>, <, внутри интервала<>, вне интервала ><
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск по истечении времени (TimeOut)
|
Тип фронта
|
нарастающий, спадающий, нарастающий & спадающий
|
| Время
|
16 нс ~ 10 с
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск по ранту
|
Условие
|
прохождение через заданный уровень
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Запуск по окну
|
Тип фронта
|
нарастающий, спадающий
|
| Позиция запуска
|
вход, выход, время
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Запуск по задержке
|
Фронт
|
нарастающий, спадающий
|
| Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск Установка / Удержание
|
Фронт
|
нарастающий, спадающий
|
| Установка времени
|
16 нс ~ 10 с
|
|
| Запуск по N фронту
|
Тип фронта
|
нарастающий, спадающий
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| Запуск Установка / Удержание (Setup / Hold)
|
Установка
|
H, L
|
| Условие
|
<
|
|
| Время установки / удержания
|
8 нс ~ 1 с
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| RS-232/UART запуск (опция DS5000-COMP)
|
Условие запуска
|
Start, Error, Check Error, Data
|
| Скорость
|
до 20 Мбит/сек
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| I²C запуск
(опция DS5000-EMBD) |
Условие запуска
|
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
|
| Разрядность адреса
|
7 бит, 8 бит, 10 бит
|
|
| Длина
|
1 ~ 5 байт
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| SPI запуск
(опция DS5000-EMBD) |
Условие запуска
|
CS, TimeOut
|
| Разрядность
|
4 бит ~ 32 бит
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| CAN запуск
(опция DS5000-AUTO) |
Условие запуска
|
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
|
| Тип сигнала
|
CAN_H, CAN_L, TX/RX, DIFF
|
|
| Скорость
|
до 5 Мбит/сек
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| FlexRay запуск
(опция DS5000-FLEY) |
Условие запуска
|
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
|
| Скорость
|
до 10 Мбит/сек
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| LIN запуск
(опция DS5000-AUTO) |
Условие запуска
|
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
|
| Скорость
|
до 20 Мбит/сек
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| I²C запуск
(опция DS5000-AUDIO) |
Тип канала
|
левый, правый, левый и правый
|
| Условие сравнения
|
＝, ≠, ＞, ＜, ＜＞, ＞＜
|
|
| Режимы
|
I²S, LJ, RJ
|
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
|
| MIL-STD-1553 запуск
(опция DS5000-AERO) |
Условие запуска
|
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
|
| Источник запуска
|
аналоговые каналы (CH1 ~ CH4)
|
|
| ГЕНЕРАТОР СИГНАЛОВ (опция MSO5000-AWG)
|
||
| Количество каналов
|
2
|
|
| Частота дискретизации
|
200 Мвыб/сек
|
|
| Вертикальное разрешение
|
14 бит
|
|
| Максимальная частота
|
25 МГц
|
|
| Стандартные формы
|
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
|
|
| Встроенные формы
|
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
|
|
| Синусоидальный сигнал
|
||
| Диапазон
|
100 мГц...25 МГц
|
|
| Неравномерность
|
±0,5 дБ (относительно 1 кГц)
|
|
| Гармонические искажения
|
-40 дБн
|
|
| Негармонические искажения
|
-40 дБн
|
|
| Коэффициент гармоник
|
1%
|
|
| Отношение сигнал / шум
|
40 дБ
|
|
| Прямоугольный / Импульсный сигнал
|
||
| Диапазон прямоугольного сигнала
|
100 мГц...15 МГц
|
|
| Диапазон импульсного сигнала
|
100 мГц...1 МГц
|
|
| Время нарастания / спада
|
< 15 нс
|
|
| Выброс
|
< 5%
|
|
| Коэффициент заполнения
|
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал |
|
| Разрешение коэффициента заполнения
|
1% или 10 нс, что больше
|
|
| Минимальная длительность импульса
|
20 нс
|
|
| Разрешение длительности импульса
|
10 нс или 5 бит, что больше
|
|
| Джиттер
|
5 нс
|
|
| Пилообразный сигнал
|
||
| Диапазон
|
100 мГц...100 кГц
|
|
| Линейность
|
1%
|
|
| Симметрия
|
0%...100%
|
|
| Шумовой сигнал
|
||
| Полоса
|
>25 МГц
|
|
| Встроенные формы
|
||
| Диапазон
|
100 мГц...1 МГц
|
|
| Произвольная форма
|
||
| Диапазон
|
100 мГц...10 МГц
|
|
| Количество точек
|
2...16 К точек
|
|
| Дополнительные свойства
|
поддержка сохранения и загрузки форм
|
|
| Частота
|
||
| Точность
|
100 ppm (<10 кГц), 50 ppm (>10 кГц)
|
|
| Разрешение
|
100 мГц или 4 бит, что больше
|
|
| Амплитуда
|
||
| Уровень
|
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом) |
|
| Разрешение
|
100 мкВ или 3 бит, что больше
|
|
| Точность
|
2% (на частоте 1 кГц)
|
|
| Смещение
|
||
| Уровень
|
±2,5 В (высокий импеданс)
±1,25 В (50 Ом) |
|
| Разрешение
|
100 мкВ или 3 бит, что больше
|
|
| Точность
|
±(2%уст.значения + 5 мВ + 0,5%амплитуды)
|
|
| Модуляция
|
||
| Тип
|
АМ, ЧМ, ШИМ
|
|
| АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|
| ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|
| ШИМ
|
Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|
| Свипирование
|
||
| Закон
|
линейный / логарифмический
|
|
| Интервал свипирования
|
1 мс ... 500 с
|
|
| Частота
|
Внутри диапазона частот
|
|
| Пачки импульсов
|
||
| Режим
|
N циклов, непрерывный
|
|
| Количество импульсов
|
1 ... 1 000 000
|
|
| Период
|
1 мкс ... 500 с
|
|
| Задержка
|
0...100 с
|
|
| Источник запуска
|
внутренний, ручной
|
|
| ЦИФРОВОЙ ВОЛЬТМЕТР
|
||
| Источник
|
аналоговые каналы (CH1 ~ CH4)
|
|
| Функция измерения
|
DC, DC RMS, AC RMS
|
|
| Разрешение
|
ACV / DCV: 3 бита
|
|
| Режим измерения
|
диаграмма, превышение свыше 3 сек
|
|
| ЧАСТОТОМЕР
|
||
| Общие параметры
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
| Разрешение
|
6 бит, пользовательская
|
|
| Максимальная частота
|
максимальная частота аналогового канала
|
|
| Функция измерения
|
частота, период, счет импульсов
|
|
| Суммирование
|
Источник
|
48-бит счетчика
|
| Фронт
|
подсчет количества нарастающих фронтов
|
|
| Временная база
|
внутренний источник опорной частоты
|
|
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
||
| Дисплей
|
||
| Тип дисплея
|
диагональ 9", емкостной сенсорный мультитач
|
|
| Разрешение дисплея
|
1024 (по горизонтали) × 600 (по вертикали) точек
|
|
| Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
|
| Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
|
| Яркость
|
256 уровней (ЖК HDMI)
|
|
| Энергонезависимая память
|
||
| Формат сохранения
|
настройки
|
setup (*.stp)
|
| изображения
|
image (*.png, *.bmp, *.tif, *.jpg)
|
|
| осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы
|
10 осциллограмм
|
|
| Порты ввода/вывода
|
||
| USB 2.0 Hi-speed Host
|
1 на передней панели
|
|
| USB 2.0 Hi-speed Device
|
1 на задней панели (совместимость с USBTMC)
|
|
| LAN
|
1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
|
| GPIB
|
адаптер USB-GPIB (опция)
|
|
| WEB интерфейс
|
поддержка VNC Web
|
|
| HDMI видеовыход
|
1 на передней панели (HDMI 1.4b, A plug)
|
|
| Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
| Выход синхронизации
(Trig Out) |
Импульсный сигнал синхронизации
|
|
| Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
|
|
| Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
| Амплитуда
|
3 Вп-п
|
|
| Питание
|
||
| Напряжение
|
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
|
| Потребляемая мощность
|
<75 Вт
|
|
| Предохранитель
|
4 A, T тип, 250 В
|
|
| Массо-габаритные параметры
|
||
| Габаритные размеры (Ш*В*Г)
|
367 мм × 200 мм × 130 мм
|
|
| Вес
|
3,5 кг без упаковки
5,8 кг с упаковкой |
|
Полоса пропускания
70 МГц (стандартно)
100 МГц с опцией MSO5000-BW0T1
200 МГц с опцией MSO5000-BW0T2
350 MГц с опцией MSO5000-BW0T3
Режим дискретизации
Реальное время
Количество каналов
4 аналоговых (стандартно) + 16 цифровых (опция PLA2216)
Макс. дискретизация (реальное время)
Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы)
Цифровые каналы: 1 Гвыб/сек на канал
Глубина записи
Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно
200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL
Цифровые каналы: 25 М точек
Входной импеданс
1 MОм ±1% || 17 пФ ±3 пФ
Коэффициент развертки
5 нс/дел ~ 1000 с/дел
Габаритные размеры
367 мм × 200 мм × 130 мм
Вес
3,5 кг без упаковки
5,8 кг с упаковкой
Комплектация Rigol MSO5074 - Цифровой осциллограф
Осциллограф - 1 шт.
Кабель питания - 1 шт.
USB кабель - 1 шт.
Пассивный пробник PVP2350 - 4 шт. (по одному на каждый канал).
Краткое руководство по эксплуатации - 1 шт.
Гарантия
Гарантийное обслуживание на весь спектр товаров – от 1 года до 10 лет, в зависимости от торговой марки
Доставка
Доставка во все регионы Российской Федерации. До терминалов ТК доставка бесплатно
Техподдержка
Техническая и сервисная поддержка до покупки и после приобретения оборудования
Оперативность
Моментальное выставление счета на товар и предоставление коммерческого предложения по запросу заказчика
Специальные цены
Специальные цены на крупные партии и тендеры
Похожие товары
по списку
